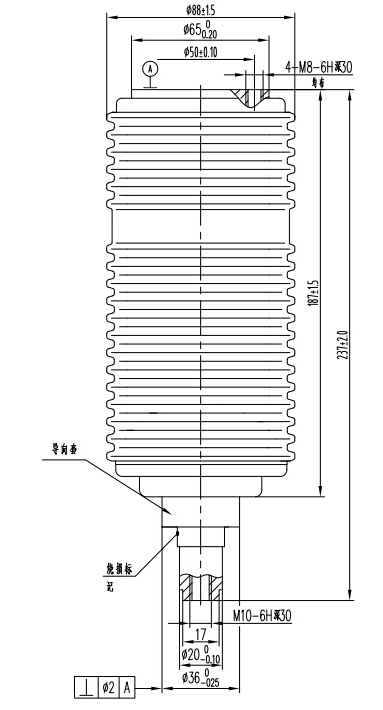

TD12/1250-25

產品詳情

主要技術參數
額定電壓		12kV
額定電流		1250A
額定頻率		50Hz
額定短時工頻耐受電壓（1min）		42kV
額定雷電沖擊耐受電壓		75kV
額定短路開斷電流		20/25kA
額定短路關合電流（峰值）		50/63kA
額定短路開斷電流開斷次數		30 times
額定單個電容器組開斷電流*		400A
額定短時耐受電流		20/25kA
額定峰值耐受電流		50/63kA
額定短路持續時間		4 s
機械壽命		10000 times
觸頭自閉力		70±40N
額定開距下的觸頭反力		120±50N
額定觸頭壓力下限時的回路電阻		≤30μ?
貯存期		20 years
觸頭允許磨損厚度		3mm
運動部分質量		≤0.7 kg
配套的真空開關應滿足的機械參數
觸頭開距		9±1 mm
觸頭接觸行程		3.5±0.5mm
平均分閘速度（觸頭閉合位置至75%開距）		1.0±0.25m/s
平均合閘速度（30%開距至觸頭閉合位置）		0.65±0.15m/s
額定觸頭壓力		1600±100N
觸頭合閘彈跳時間		≤2 ms
觸頭合閘和分閘不同期性		≤1 ms
