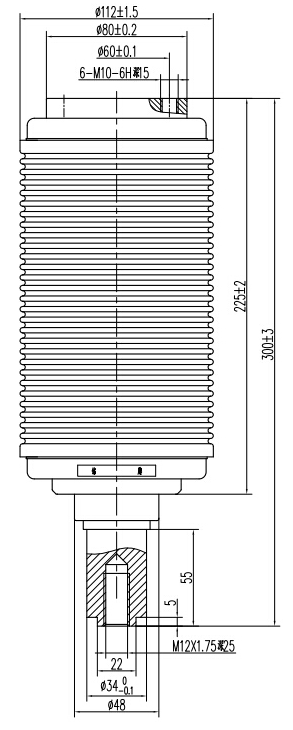

TD12/3150-40
| 主要技術參數 | ||
| 額定電壓 | 12KV | |
| 額定電流 | 3150/4000A | |
| 額定頻率 | 50Hz | |
| 額定短時工頻耐受電壓（Imin） | 42kV | |
| 額定雷電沖擊耐受電壓 | 75kV | |
| 額定短路開斷電流 | 40kA | |
| 額定短路關合電流（峰值） | 100kA | |
| 額定短路開斷電流開斷次數 | 30 times | |
| 額定單個電容器組開斷電流* | 400A | |
| 額定短時耐受電流 | 40kA | |
| 額定峰值耐受電流 | 100kA | |
| 額定短路持續時間 | 4 s | |
| 機械壽命 | 10000 times | |
| 觸頭自閉力 | 250±50N | |
| 額定開距下的觸頭反力 | 330±60N | |
| 額定觸頭壓力下限時的回路電阻 | ≤15μ? | |
| 貯存期 | 20 years | |
| 觸頭允許磨損厚度 | 3mm | |
| 運動部分質量 | ≤3.2kg | |
| 配套的真空開關應滿足的機械參數 | ||
| 觸頭開距 | 11±1 mm | |
| 觸頭接觸行程 | 3.5±0.5mm | |
| 平均分閘速度（觸頭閉合位置至75%開距） | 1.0±0.25m/s | |
| 平均合閘速度（30%開距至觸頭閉合位置） | 0.6±0.15m/s | |
| 額定觸頭壓力 | 4500±200N | |
| 觸頭合閘彈跳時間 | ≤2 ms | |
| 觸頭合閘和分閘不同期性 | ≤1 ms | |
